Elumatec sbz 118

Elumatec SBZ 118 CNC-töötlemiskeskus

  • 3-teljeline CNC-töötlemiskeskus alumiinium-, PVC- ja õhukeseseinaliste terasprofiilide töötlemiseks viielt küljelt.
  • Kõik operatsioonid, nagu freesimine, puurimine ja keermestamine teostatakse ilma profiili liigutamata, mis aitab kaitsta profiili pinda vigastuste eest.
  • Paremad töötlemistulemused tänu intelligentsele juhtimistehnoloogiale.
  • Töötlemisüksuse kiire positsioneerimine kiirusega kuni 60 m/min tänu dünaamilisele servoajamile.
  • Ava keermestamine ilma kompenseeriva tsangita.
  • Automaatne haaratsi tuvastus ja haaratsi positsioneerimine.
  • Automaatse tööriistavahetusega 5-kohaline tööriistamagasin (ilma tööriistadeta).
  • Kaasaegne 3-teljeline kontroller.
  • Ergonoomiline ja stabiilne töö tänu täiustatud kaldpinnaga masina alusele.
  • Automaatne haaratsi tuvastus ja positsioneerimine hoiab ära kokkupõrkeohu.
  • Suure pöördemomendiga mootor koos kiiruse reguleerimisega spindli lühikeste käivitus- ja pidurdusaegade tagamiseks.
  • Madal energiatarve tänu intelligentsele juhtimistehnoloogiale.
  • Katkematu toiteallikas (UPS).
  • Windows operatsioonisüsteem.

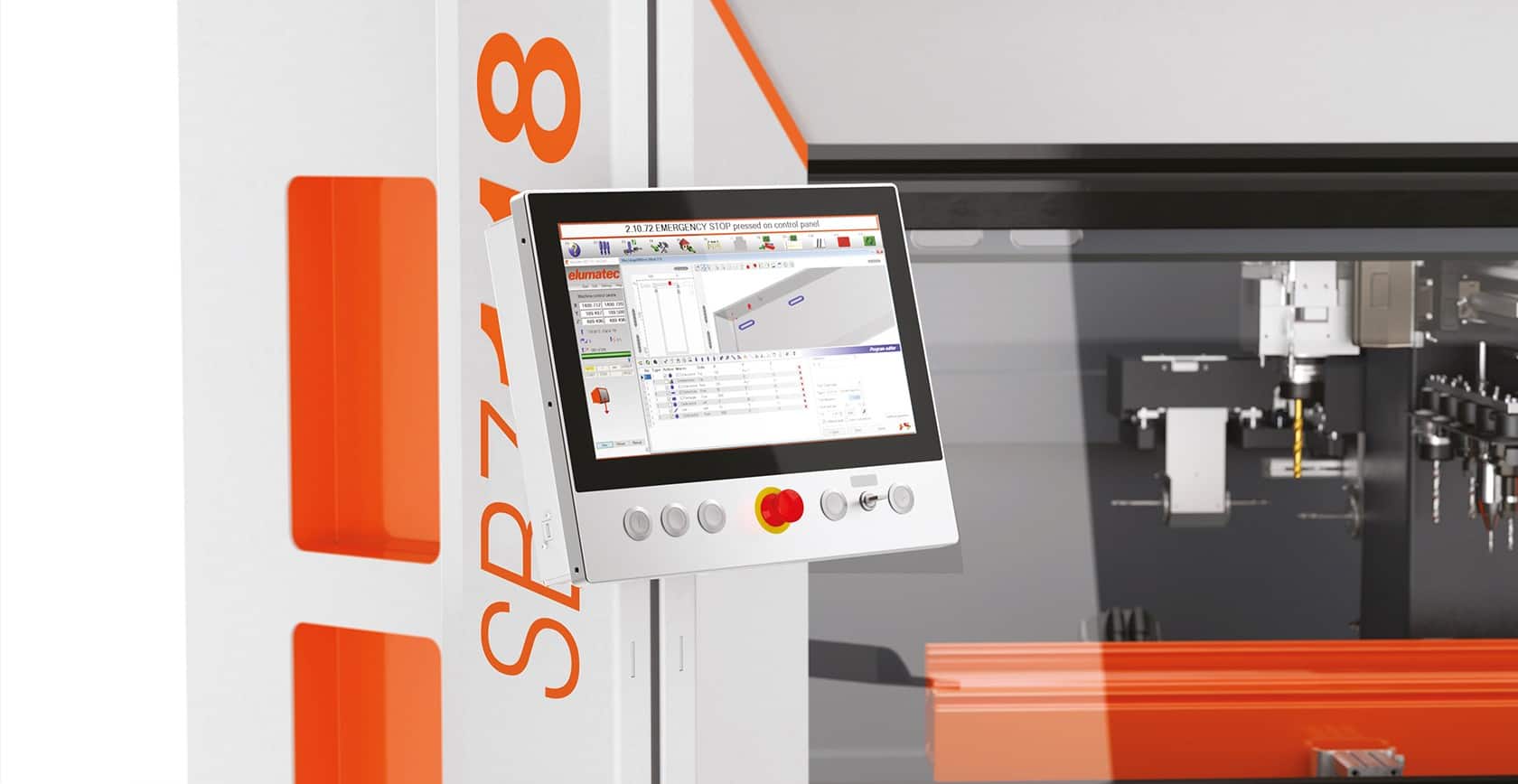

  • 15,6″ kuvariga arvuti, i3 protsessor, USB-pordid ja võrguühendus.
  • Lihtne, pingevaba programmi sisestamine eluCamiga juhtpaneelil isegi töötamise ajal.
  • eluCloud valmidus.
  • Kaughooldusteenus üle võrgu.

Masina konfiguratsioon:

  • Õhkjahutusega 5 kW, S1 spindel.
  • Kaitsekabiin külgmise teenindusuksega.
  • Neli horisontaalset pneumaatilist materjali kinnitushaaratsit.

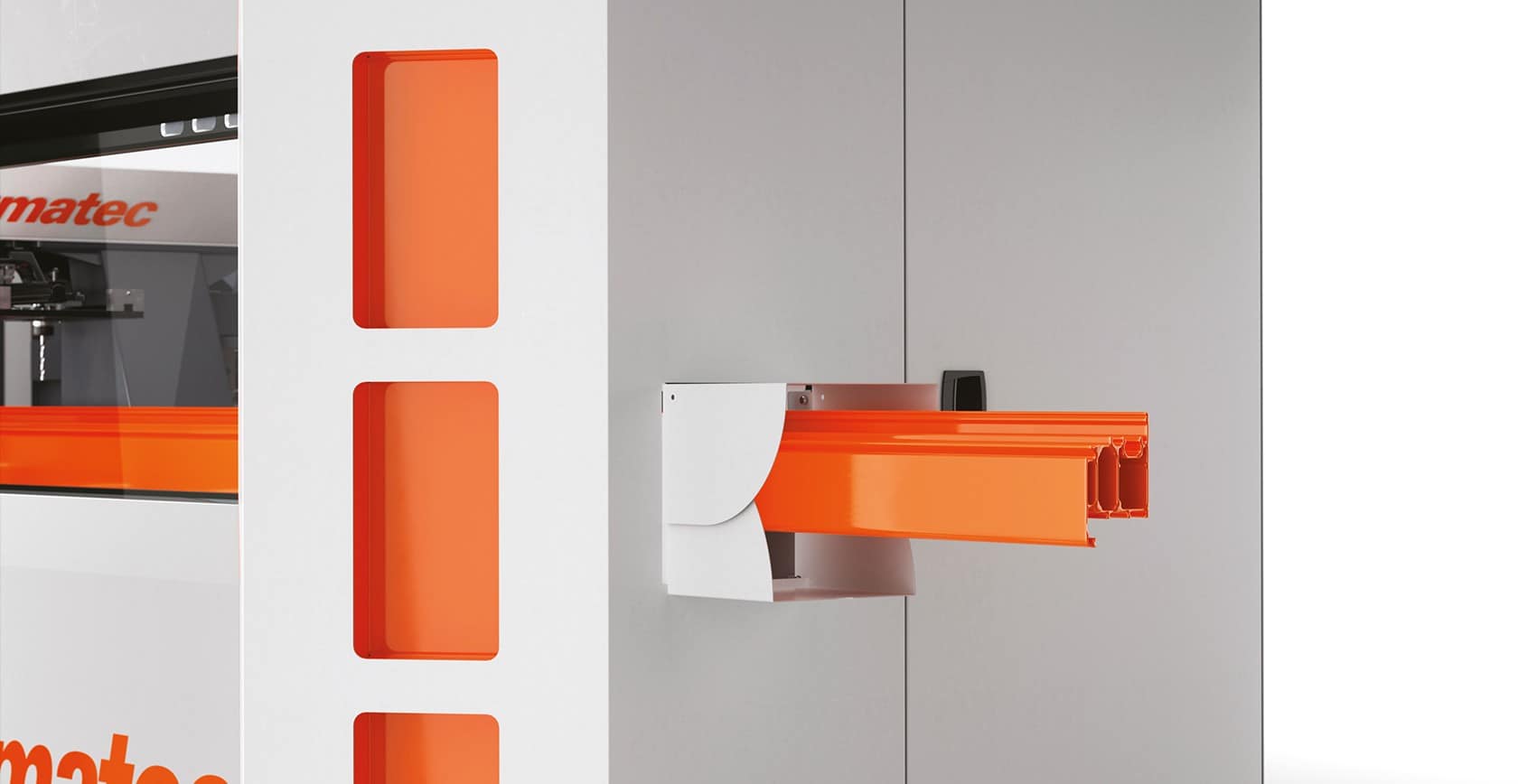

  • Materjali piirik vasakul.
  • HSK-F63 tööriistahoidik.
  • Lõikeõli pihustussüsteem.



Lisavarustus:

  • 1 või 2 valikulist integreeritud tööriistamagasini pöörlevate nurgaagregaatide jaoks profiili 5 külje töötlemiseks.
  • HSK-F63 pöörlev nurga all töötlemise agregaat kahele tööriistale. Võimaldab profiili töödelda esiküljelt, tagaküljelt ning mõlemast otsast.
  • Tööriistad ja tööriistahoidikud koos töötlusandmetega.
  • Triipkoodi skänner.
  • Pikkusmõõdu kontroll profiili mõlemas otsas.
  • Topelthaarats ja muud tarvikud tellimisel.
  • 18.5″ kuvariga PC, i5 protsessor.
  • 21.6″ kuvariga PC, i7 protsessor.
  • Väiksema energiakuluga Green Line jahutusseade elektrikapile.
  • Standardvarustuses neli haaratsit. Võimalik varustada kuni kuue haaratsiga.
  • Materjali piirik paremal, toorikute positsioneerimiseks ülemõõduliste profiilide töötlemisel.


Tehnilised andmed

SBZ 118
X-telje tööpikkus3000 mm
X-telje liikumisulatus3246 mm
Y-telje liikumisulatus942 mm
Z-telje liikumisulatus366 mm
X-telje kiirusVmax 60 m/min
Y-telje kiirusVmax 30 m/min
Z-telje kiirusVmax. 30 m/min
Positsioneerimise täpsus± 0,1 mm/m
Profiili suurim ristlõige230 x 230 mm
Spindli pöördedmax 24,000 rpm
Spindli väljundvõimsus5,0 kW, S1
Vool400 V, 3f, 50 Hz, 25 A
Suruõhk7 bar
Suruõhu kuluca 185 l koos lõikeõli pihustusega (7 bar)
Gabariitmõõdud5520 x 1955 x 2270 mm
Massca 3067 kg
